El limitador de caudal Vortex NORHAM es un dispositivo hidráulico diseñado para controlar el caudal de salida en depósitos de retención y estructuras de regulación. Su funcionamiento se basa en la generación de un vórtice interno que limita el caudal según la altura de carga, sin partes móviles y con una sección de paso muy superior a la de una boquilla convencional.

¿Qué es un limitador de caudal Vortex?

El limitador se instala en la salida del depósito y regula el caudal en función de la altura de agua aguas arriba, su sección de paso es al menos tres veces mayor que la de una boquilla, lo que reduce significativamente el riesgo de obstruccion.

Aplicaciones principales

• Depósitos de tormentas
• Tanques de retención
• Redes pluviales con sólidos en suspensión
• Sistemas de control de avenidas
• Infraestructuras municipales

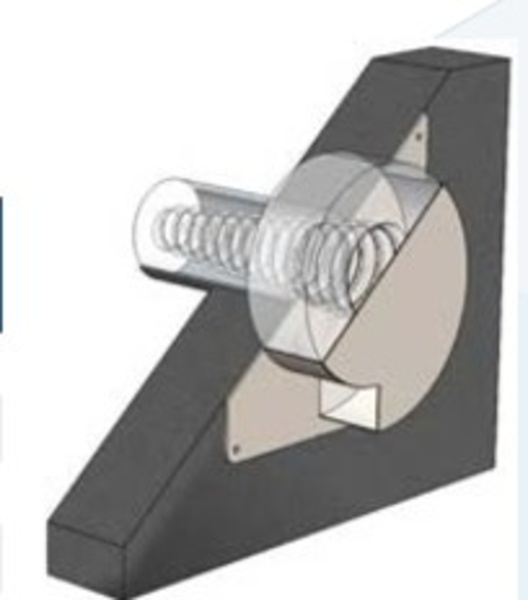

Funcionamiento del limitador Vortex

El limitador genera un remolino controlado que restringe el caudal de salida. Este efecto permite obtener un caudal estable sin mecanismos móviles, garantizando fiabilidad y bajo mantenimiento.

Ventajas del limitador de caudal Vortex

• Gran sección de paso → menor riesgo de obstrucción
• Funcionamiento sin partes móviles
• Regulación estable basada en altura de carga
• Fabricación robusta en acero inoxidable
• Disponible en versión fija o desmontable
• Ideal para aguas pluviales con arrastres

Rangos de caudal y alturas de carga

La gama cubre:

• Caudales de 1 a 15 l/s
• Alturas de carga hasta 3 mCA

Cada referencia ofrece un rango de caudal específico según la altura de agua.

Versiones disponibles

Versión fija

Instalación directa en la pared de hormigón.

Versión desmontable

Montada sobre guías HDPE, permite extracción mediante eslinga.  “la versión desmontable se desmonta con una eslinga”.

Cómo elegir el limitador Vortex adecuado

Para seleccionar el modelo correcto se debe especificar:

• Altura de carga (mCA)
• Caudal deseado (l/s)
